用SM系列绝缘子增强电力系统

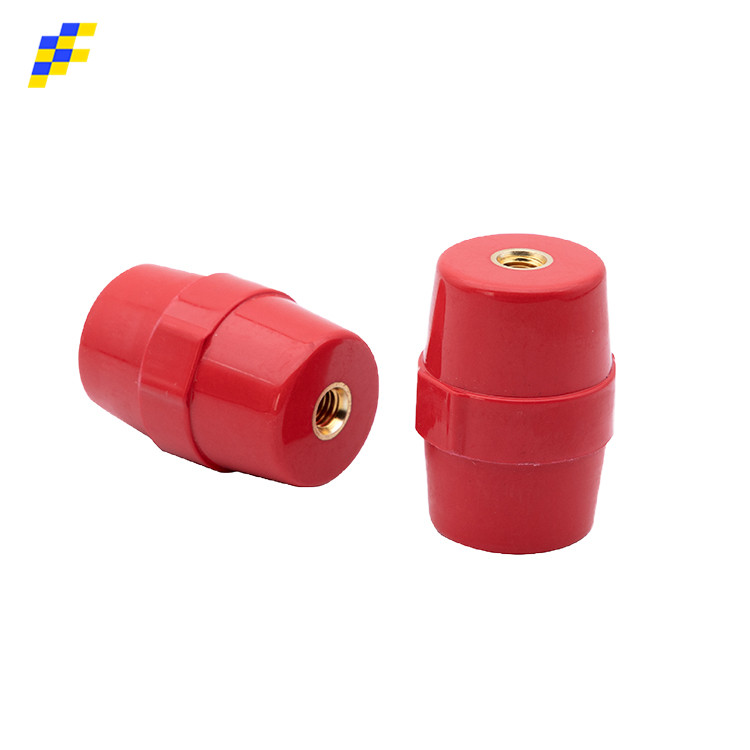

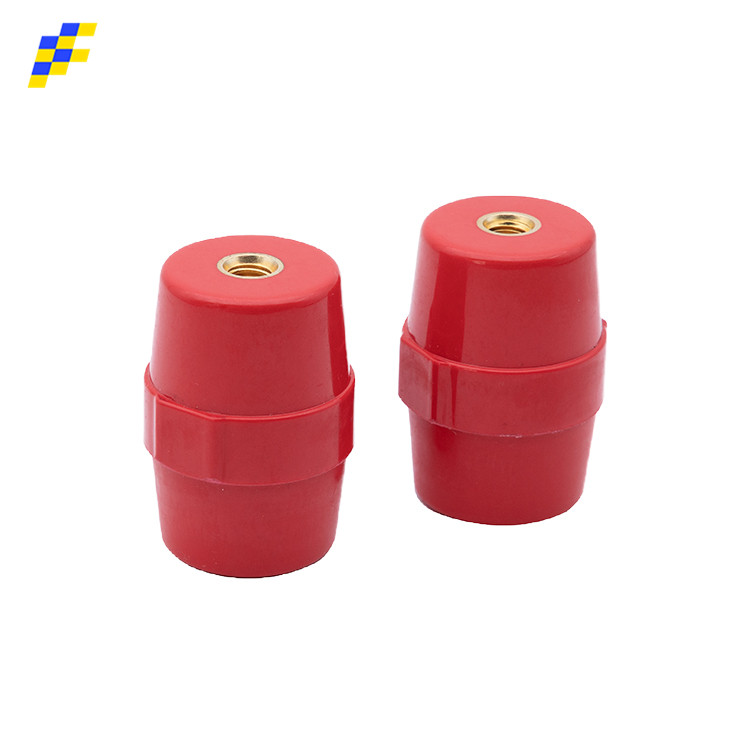

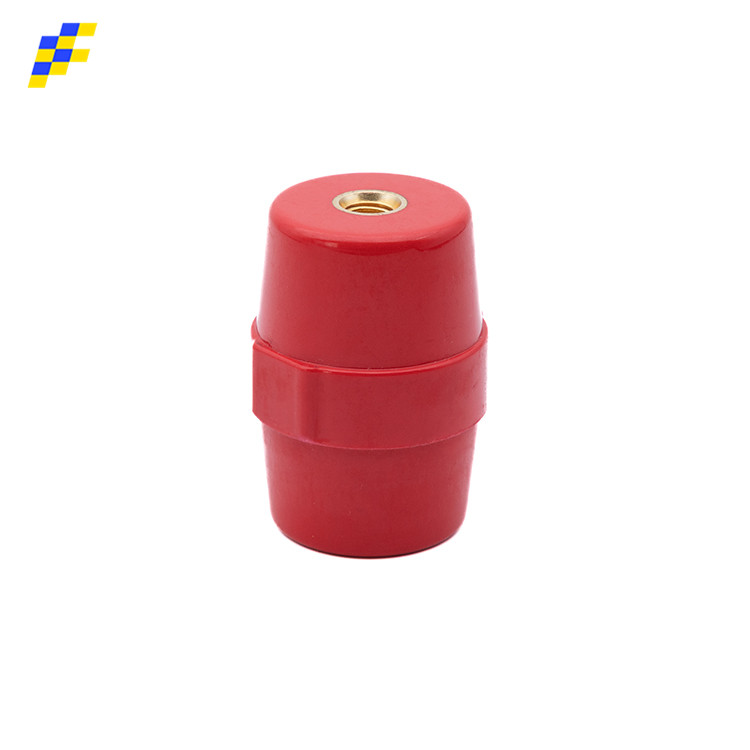

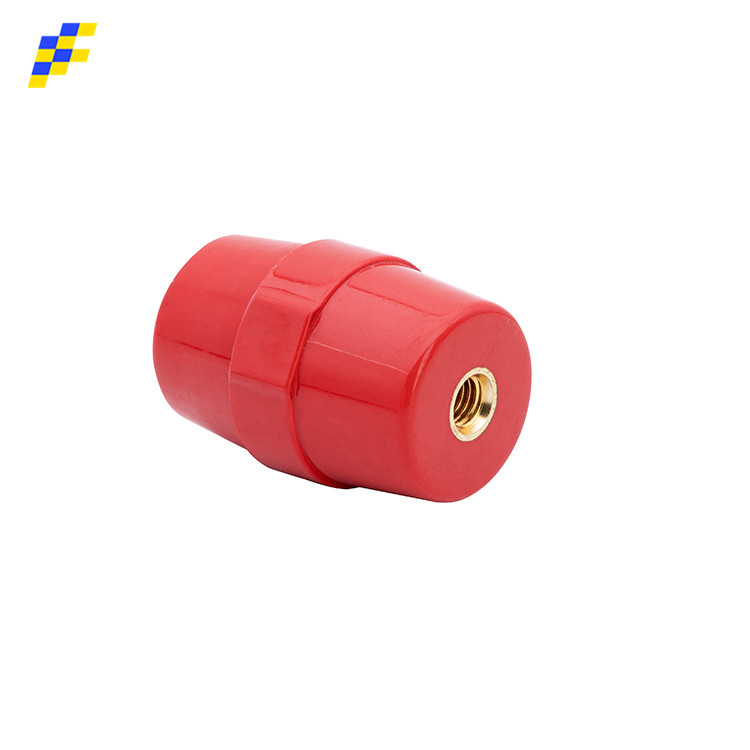

SM系列中、低压绝缘子采用圆柱形端部和主轴形中段设计。它们也是传统静电工业中最常见的组装绝缘体。

高度为20 ~ 76mm，直径为17 ~ 50mm，工作电压约为800 ~ 4000v。

在性能方面，要考虑的主要参数是转矩值。根据产品尺寸的不同，安装力矩范围为3 ~ 30n·m。

由于它们是由不饱和树脂材料制成的，所以它们具有相对高而稳定的绝缘电阻值。在电压为1000v时，绝缘电阻大于23000 MΩ，在不同的环境条件下都能保持稳定的绝缘性能。

联系我们

产品详情

产品选型

公司视频

SM系列绝缘子增强电力系统性能

SM主轴形绝缘子采用优质绝缘材料制成，能有效防止漏电，为电气系统提供可靠的绝缘保护。在规定的工作电压范围内，如800 ~ 4000V左右，可保证电流沿预定路径流动，避免漏电，保证电气设备的正常运行和人员的安全。

它们具有较高的绝缘电阻值，在不同的环境条件下都能保持稳定的绝缘性能。即使暴露在一定程度的污染或潮湿中，它们也可以通过自身的结构和材料特性将泄漏电流控制在安全范围内。

优化电场分布。此外，SM系列绝缘子的主轴形结构设计有助于优化电性能。与传统形状的MNS系列绝缘子相比，增加了爬电距离，降低了放电风险。

SM系列绝缘子还具有很强的抗弯和抗拉性能。当受到弯曲和拉伸力时，锭子形结构使绝缘子具有更好的机械性能。它能有效分散外力，避免应力集中在单点，从而提高绝缘子的抗弯和抗拉性能。

根据产品尺寸的不同，SM锭子的安装力矩范围为3 ~ 30n·m。适当的安装力矩可以保证绝缘子牢固地安装在电气设备上，防止运行时绝缘子松动。

两端采用圆柱形设计，便于安装，可与其他部件精确连接，确保安装的稳定性和可靠性。

SM锭形绝缘子在尺寸规格上具有一定的标准化。高20 ~ 76mm，直径17 ~ 50mm。这种标准化的设计使它们在不同的电气设备中具有良好的互换性，便于设备的维护和更换。

中低电压电绝缘子规范

类型	SM 系列;
产品高度	20-76 mm;
产品卡部	17-50 mm;
螺纹	M5-M10 ;
嵌件材料	黄铜、钢
原料	不饱和树脂(BMC/DMC);
最小起订量	100 pcs;
工作温度	-40-140℃;
工作电压(AC)	800-3000V;
工作电压(DC)	1100-4200V;
测试项目	低高温试验，耐压、扭矩强度、拉力、弯曲力、压力、绝缘电阻、ROHS、阻燃;
证书	CE，REACH，ELV，SGS;
质量体系	ISO9001, ISO14001, IATF16949;
